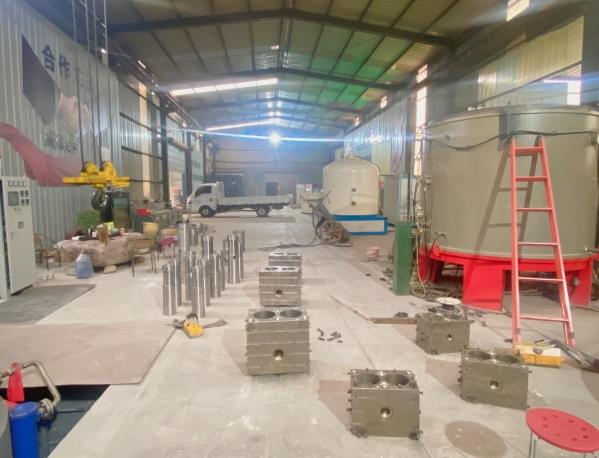

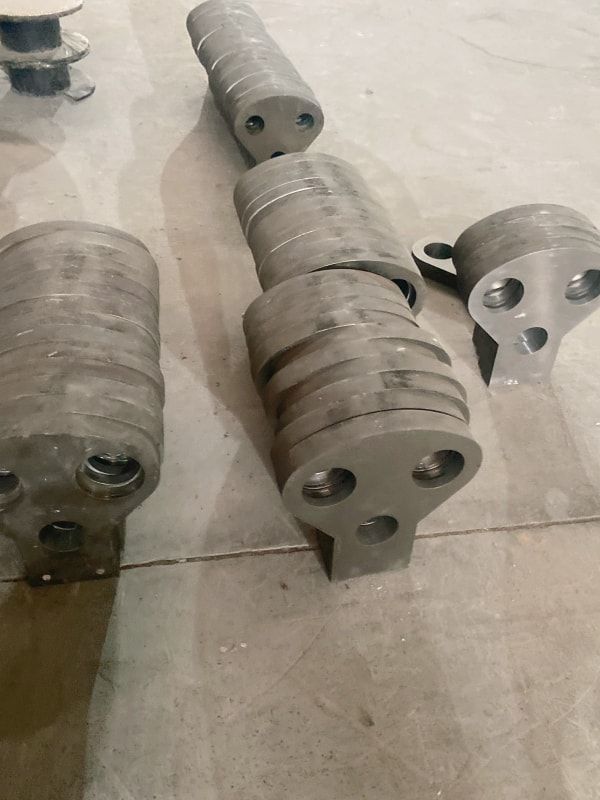

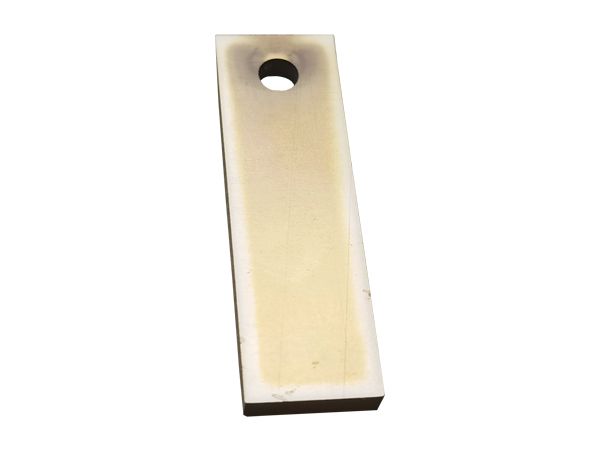

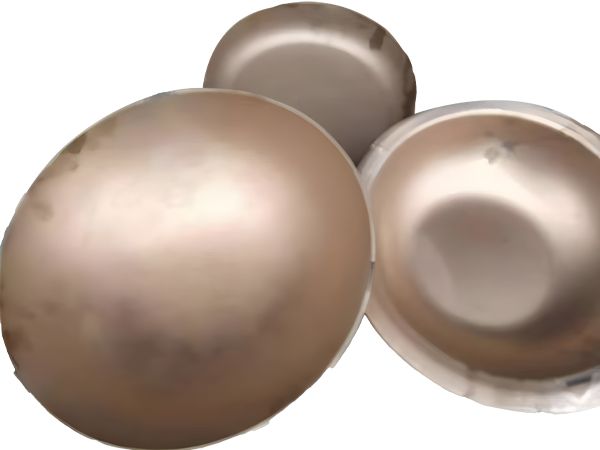

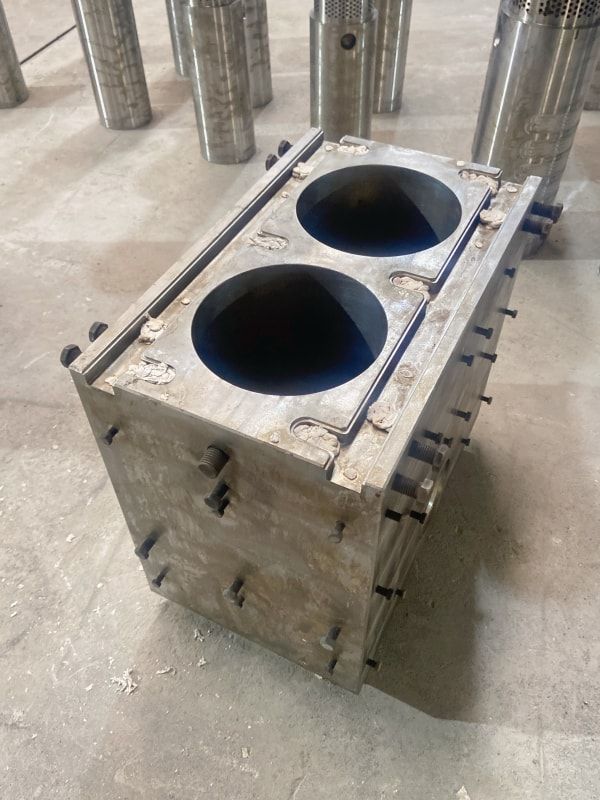

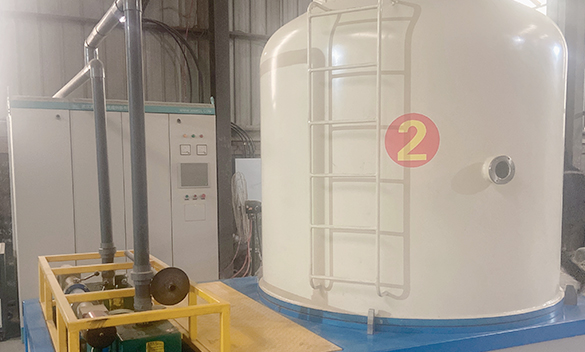

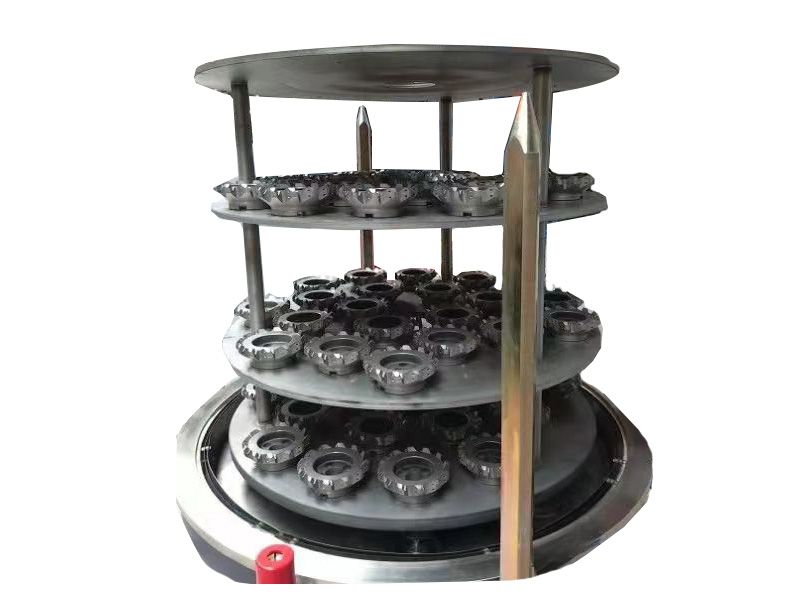

此一方法為將一工件放置于氮化爐內(nèi)，預(yù)先將爐內(nèi)抽成真空達(dá)10-2～10-3 Torr(㎜Hg)后導(dǎo)入N2氣體或N2 + H2之混合氣體，調(diào)整爐內(nèi)達(dá)1～10 Torr，將爐體接上陽(yáng)*，工件接上陰*，兩*間通以數(shù)百伏之直流電壓，此時(shí)爐內(nèi)之N2氣體則發(fā)生光輝放電成正離子，向工作表面移動(dòng)，在瞬間陰*電壓急劇下降，使正離子以高速?zèng)_向陰*表面，將動(dòng)能轉(zhuǎn)變?yōu)闅饽埽沟霉ぜ砻鏈囟鹊靡陨仙虻x子的沖擊后將工件表面打出Fe.C.O.等元素飛濺出來(lái)與氮離子結(jié)合成FeN，由此氮化鐵逐漸被吸附在工件上而產(chǎn)生氮化作用，離子氮化在基本上是采用氮?dú)猓籼砑犹蓟瘹湎禋怏w則可作離子軟氮化處理，但一般統(tǒng)稱離子氮化處理，工件表面氮?dú)鉂舛瓤筛淖儬t內(nèi)充填的混合氣體(N2 + H2)的分壓比調(diào)節(jié)得之，純離子氮化時(shí)，在工作表面得單相的r′(Fe4N)組織含N量在5.7～6.1%wt，厚層在10μm以內(nèi)，此化合物層強(qiáng)韌而非多孔質(zhì)層，不易脫落，由于氮化鐵不斷的被工件吸附并擴(kuò)散至內(nèi)部，由表面至內(nèi)部的組織即為FeN → Fe2N → Fe3N→ Fe4N順序變化，單相ε(Fe3N)含N量在5.7～11.0%wt，單相ξ(Fe2N)含N量在11.0～11.35%wt，離子氮化首先生成r相再添加碳化氫氣系時(shí)使其變成ε相之化合物層與擴(kuò)散層，由于擴(kuò)散層的增加對(duì)疲勞強(qiáng)度的增加有很多助。而蝕性以ε相好。　　離子氮化處理的度可從350℃開始，由于考慮到材質(zhì)及其相關(guān)機(jī)械性質(zhì)的選用處理時(shí)間可由數(shù)分鐘以致于長(zhǎng)時(shí)間的處理，本法與過去利用熱分解方化學(xué)反應(yīng)而氮化的處理法不同，本法系利用高離子能之故，過去認(rèn)為難處理的不銹鋼、鈦、鈷等材料也能簡(jiǎn)單的施以表面硬化處理。
